射出成型機 專用液壓系統



全閉迴路伺服控制系統

    所謂控制射出成形機,射出油壓缸射出速度、保壓壓力及背壓壓力之閉迴路控制方式,為全閉迴路伺服控制系統。



優點:

1. 射出速度可達800mm/sec以上。

2. 生產高精度塑料成形產品。

3. 確保成形條件,不受外界影響,產品尺寸與重量一致。

4. 產品穩定廢料減少。

5. 射出動作平順,機台震動小。

6.     CE安全認證。

7.     電源雙隔離設計,不易受環境干擾。

8.     壓力及位置感應器多段選擇。

9.     壓力限制迴路,確保成行品質。

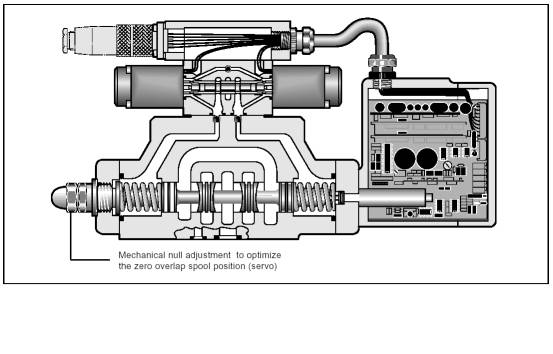

高速比例伺服閥規格 射出速度800mm/sec以上



           型號  D31FH  D41FH  D91FH
公稱尺寸             DIN  NG 10  NG 16  NG 25
額定流量(ΔP)=10bar  LPM  60 250 400
最大流量             LPM  170 420 900
最高工作壓力         Bar  350 350 350
工作壓力 P T A B X   Bar  350 350 350
磁滯                   %  <0.1  <0.1  <0.1
重複性                 %  <0.1  <0.1  <0.1
靈敏度                 %  <0.05  <0.05  <0.05

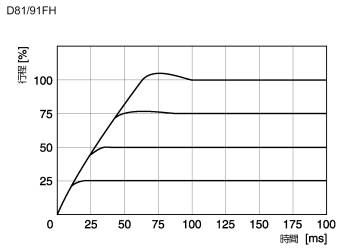

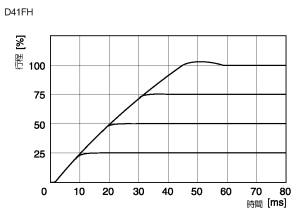

響應時間              ms  25 45 65
引導壓力              Bar  70 70 70
引導流量             LPM  >2  >5  >9
液壓油溫度               0-60  0-60  0-60
過濾等級              β5  >75  >75  >75
重量                  kg  8.1 11.6 20.7



伺服控制器規格





V/P Card

  (隔離干擾設計)

AC110V or 220V

位移感應器

1-20KΩ

壓力感應器 (電源 5V or 15V)

0-5V 0-10V 4-20mA

壓力範圍

100bar 150bar 200bar

壓力限制範圍

30%-100%

控制範圍

速度、壓力、背壓、位置

控制方式

P.I.D.

輸入電壓

0-10V

環境溫度

0-50

尺寸

230(W)*96(H)*150(D)

重量

1 Kg
