高速比例伺服閥規格  射出速度可達300mm/sec以上。



           型號  D31FWP  D41FWP  D91FWP
公稱尺寸             DIN  NG 10  NG 16  NG 25
額定流量(ΔP)=10bar  LPM  75 200 400
最大流量             LPM  170 420 900
最高工作壓力         Bar  350 350 350
工作壓力 P T A B X   Bar  350 350 350
磁滯                   %  <5  <5  <5
重複性                 %  <1  <1  <1
響應時間              ms  60 75 100
引導壓力              Bar  50 50 50
引導流量             LPM  >2  >5  >9
液壓油溫度               0-60  0-60  0-60
過濾等級              β5  >75  >75  >75
重量                  kg  7.1 10.8 19



伺服控制器規格





V/P Card

  (隔離干擾設計)

AC110V or 220V

位移感應器

1-20KΩ

壓力感應器 (電源 5V or 15V)

0-5V 0-10V 4-20mA

壓力範圍

100bar 150bar 200bar

壓力限制範圍

30%-100%

控制範圍

速度、壓力、背壓、位置

控制方式

P.I.D.

輸入電壓

0-10V

環境溫度

0-50

尺寸

230(W)*96(H)*150(D)

重量

1 Kg



射出成型機 液壓過濾系統





污染引起大多數系統失效

    液壓及潤滑系統設計師和用戶的經驗已經證實了以下事實:

所有系統失效的75%以上是污染的直接結果!



使用過濾器之優點:

1.  減少生產損失

2.  元件更換費用

3.  減少總維修費用

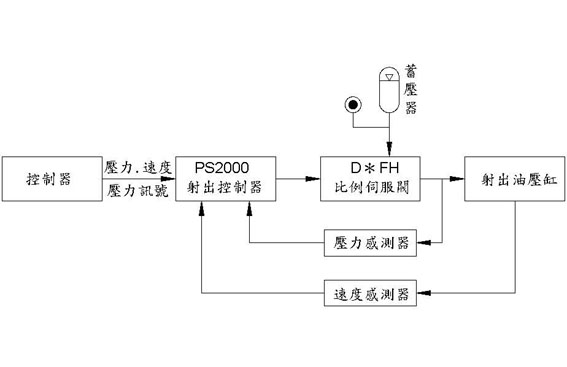

射出成型機流程圖
