工作原理

D1FH閥採用帶有四個控制位置的經過精密的軸向 尺寸配磨的閥芯和閥套。 在正常操作期間，該閥將 從中位向任何一側移動，提供A或B油口的流量輸 出。 當去掉驅動放大器的輸入功率時，該閥將移到 一個第四位置， 在一個品種中該第四位置將封閉所 有四個油口。 有貨的第二個品種將封閉P油口，并 允許A和B油口向T ( 回油管 ) 泄放。

　

特徵
機內電子驅動放大器- 集成電子電路消除了對 閥與驅動器板之間的費錢 的配線的需要。 該單 元作為工廠預先設定並測試的單元發貨。
高頻率響應- 該閥的特徵在於很高的頻率響應 ，這是許多閉環用途所必須的。
四位閥芯能力- 在功率曲線極限內，在驅動電 子電路的電源失效事故中， 該四位閥芯提供可 預測的流動 (見下頁註釋)。
315 Bar壓力能力- D1FH的最高額定工作壓 力為315 Bar ，即4500 PSI 。( 40 L/M品種限 於210 Bar )
污染敏感度- D3FH用具有 ISO 等級16 / 13， SAE等級 # 4清潔度的標準礦物油基液工作。
閥芯位置反饋- LVDT連續反饋監測電路提供 很小的滯環和優異的重複性。
驅動啟用特徵-當沒有啟用信號 (5至30 VDC) 時，至線圈的輸出被切斷。 于是該閥將移到由 用戶所選定的第四位置流路(E50或E80閥芯)。

　

技術規格

界面

NFPA D03,CETOP3

最高工作壓力

315 Bar ( 4500 PSI )

最高回油管壓力

35 Bar ( 500 PSI )

最低回油管壓力

1.4 Bar ( 20 PSI )

額定流量

20 LPM當70 Bar △P

( 5 GPM當1000 PSI △P )

40 LPM當70 Bar △P

( 10 GPM當1000 PSI △P )

典型閥芯遮蓋量

零遮蓋

壓力增益%變化 / 1%指令變化

典型 40%

最低 25%

頻率響應

> 100 HZ當5%閥芯行程( -3dB )

階躍響應

< 16 ms當100%信號

滯環

< 0.5%

重複性

< 0.5%

黏度範圍

75至300 SSU

油液

礦物基液壓油液

工作溫度範圍(環境)

0至60℃ (32至140℉)

油液清潔度等級

ISO 等級16/13,

SAE等級# 4或更清潔

功率要求

24 VDC, +20%, -10%

2 amps平均

4.0 amps尖峰 ( <10 ms )

指令信號

±10 VDC當100 k ohm輸入阻抗

±20 mA當499 ohm輸入阻抗

保護等級

IP65, NEMA 4

　

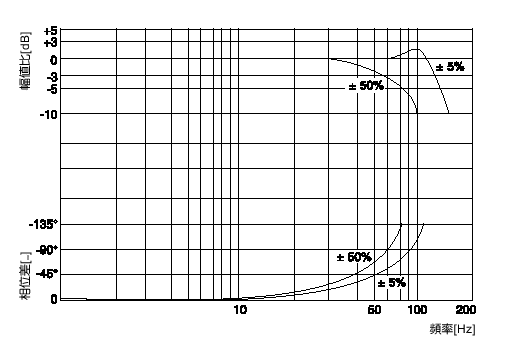

響應圖
